Фланцы для втулок ПНД: назначение, виды и правила подбора

18 ноя 2025

При подключении полиэтиленовой трубы к задвижке, насосу или металлическому трубопроводу напрямую сварить её невозможно.

Для этого используют фланцевый узел: втулка ПНД + стальной фланец.

Такое соединение делает полиэтиленовый трубопровод разборным и позволяет подключать оборудование.

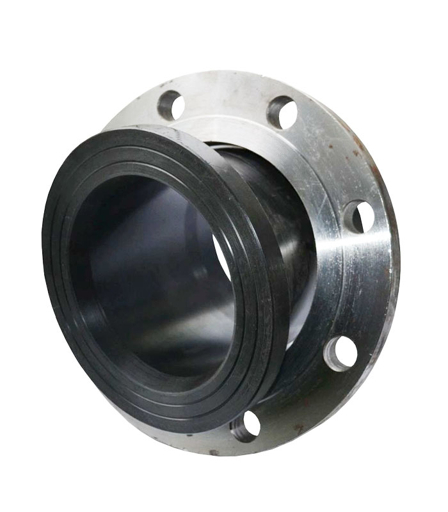

Как устроен узел

Конструкция состоит из:

Полиэтиленовая труба;
Втулка (бурт) ПНД — приваривается к трубе;
Стальной свободный фланец;
Прокладка;
Болты.

Фланец свободно вращается вокруг втулки — поэтому его называют свободным.

Зачем используется втулка

ПНД нельзя зажимать болтами — он деформируется.

Нагрузку принимает бурт втулки, а фланец только стягивает соединение.

То есть:

герметичность создаёт прокладка;
нагрузку держит бурт;
разборность обеспечивает фланец.

Виды фланцев под ПНД

Свободный фланец (основной тип)

Особенности:

надевается на втулку;
не приваривается;
компенсирует перекосы;
подходит для демонтажа.

Расточенный фланец

Внутренний диаметр увеличен под утолщение втулки. Фактически — стандартный фланец, доработанный под ПЭ трубу.

Главное правило подбора

Фланец подбирают не по трубе, а по оборудованию.

Сначала смотрят:

задвижку;
кран;
насос.

И только потом — втулку. Причина: межосевое расстояние болтов зависит от давления PN. Если перепутать — отверстия не совпадут.

Почему диаметр трубы ≠ диаметр фланца

Например:

ПНД труба 160 → втулка имеет утолщение → фактический диаметр бурта ~175 мм

Обычный фланец просто не налезет. Поэтому используют специальные фланцы под бурт.

Давление PN и болтовое соединение

Один и тот же DN может иметь разную сверловку:

Давление	Что меняется
PN10	меньше межосевое
PN16	больше межосевое
PN25	ещё больше

Если взять PN10 вместо PN16 — соединение невозможно собрать.

Как правильно подобрать фланец

Последовательность:

Определить DN арматуры;
Определить PN арматуры;
Подобрать втулку под трубу;
Подобрать фланец под втулку;
Проверить внутренний диаметр.

Частые ошибки

Ошибка 1 — подбор по трубе: В результате фланец не подходит к задвижке.
Ошибка 2 — не учли бурт: Фланец не надевается на втулку.
Ошибка 3 — PN не совпадает: Отверстия под болты расходятся.
Ошибка 4 — берут обычный фланец: Нужен именно под ПЭ, расточенный.

Где применяют

водоснабжение;
насосные станции;
колодцы;
переход ПНД → сталь;
подключение арматуры.

Фактически это стандартный способ подключения полиэтиленового трубопровода к оборудованию.

Итог

Фланец под втулку ПНД — переходной узел между полиэтиленом и металлической арматурой.

Подбор всегда выполняется от оборудования, а не от трубы. Главное — совпадение DN, PN и внутреннего диаметра под бурт.
