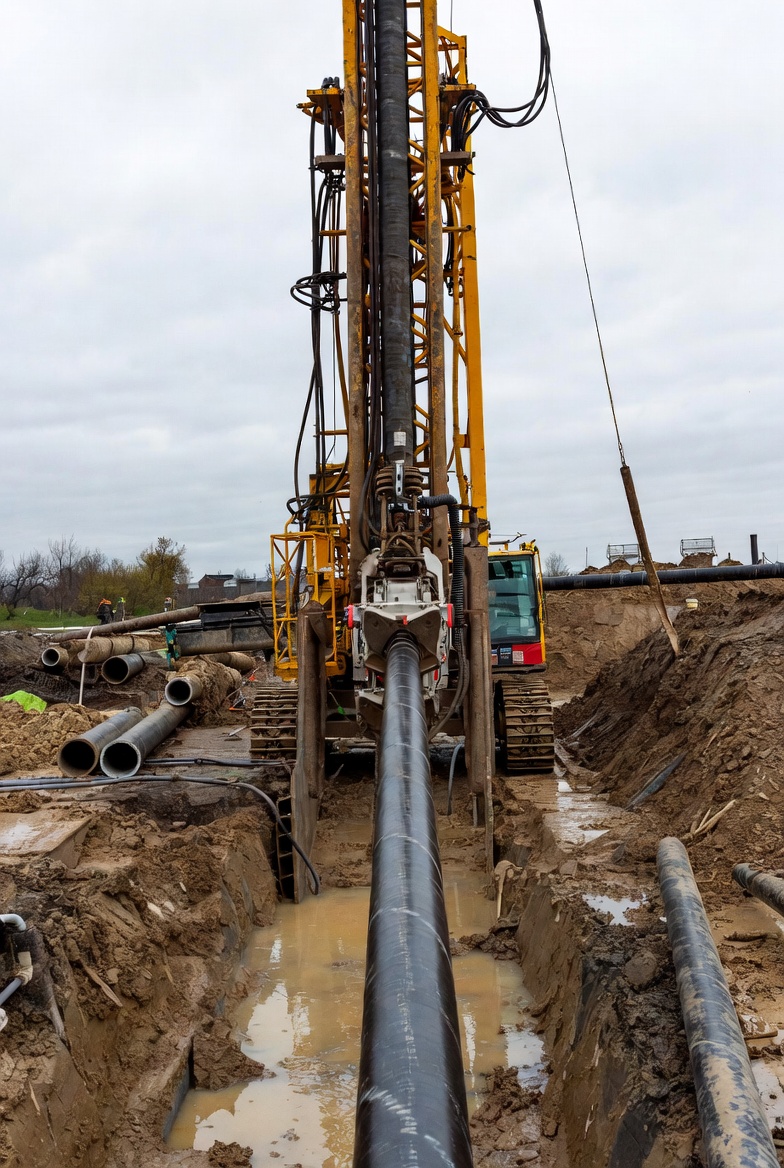

Прокладка труб методом ГНБ: что это, как выполняется и где применяется
ГНБ (горизонтально-направленное бурение) — это бестраншейный способ прокладки подземных коммуникаций.
Труба прокладывается под землёй без вскрытия поверхности — без траншей, разрытия дорог и демонтажа благоустройства.
Метод используют при строительстве:
- водопровода;
- канализации;
- газопровода;
- теплотрасс;
- кабельных линий;
- футляров под дорогами и реками.
Главная задача — пройти под препятствием и не разрушить поверхность.
Когда применяют ГНБ
Метод выбирают там, где обычная траншея невозможна или слишком дорогая:
- под автомобильными дорогами;
- под железной дорогой;
- под реками и каналами;
- в городской застройке;
- на благоустроенных территориях;
- на промышленных площадках.
Фактически это стандарт для городских коммуникаций.
Как происходит прокладка (этапы)
1. Пилотное бурение
Буровая головка проходит по заданной траектории под землёй. Оператор отслеживает положение зонда и корректирует направление. Формируется первичная скважина малого диаметра.
2. Расширение скважины
После выхода в точке приёма скважину постепенно расширяют риммерами до диаметра больше трубы. Это необходимо чтобы труба прошла без повреждений.
3. Подготовка трубы
Полиэтиленовые трубы свариваются в одну нитку на поверхности. Получается готовый трубопровод нужной длины.
4. Протяжка трубы
Трубу присоединяют к буровой установке и затягивают обратно через скважину. Это основной этап — именно здесь важна прочность трубы.
5. Завершение работ
Подключение к сети, опрессовка и сдача линии.
Какие трубы подходят для ГНБ
Чаще всего применяют:
- ПЭ100 водопроводные трубы;
- газовые полиэтиленовые трубы;
- стальные футляры.
Технические (вторичка) ПНД использовать нельзя — они рвутся при протяжке. Оптимальный вариант — трубы в защитной оболочке, устойчивые к истиранию.
Почему используют именно полиэтилен
ПНД идеально подходит для бестраншейной прокладки:
- высокая гибкость;
- выдерживает растяжение;
- нет коррозии;
- длинные плети без стыков;
- не боится подвижек грунта.
Поэтому большинство ГНБ — это именно полиэтилен.
Преимущества метода
Экономические
- не нужно вскрывать асфальт;
- нет восстановления благоустройства;
- меньше техники;
- быстрее монтаж.
Технические
- трассы до нескольких километров
- большие диаметры
- минимальные риски повреждений
Экологические
- не нарушается ландшафт
- нет перекрытия дорог
- минимальный шум и пыль
Ограничения метода
ГНБ не универсален. Ограничения:
- скальные грунты
- крупные валуны
- высокая насыщенность коммуникациями
- неправильный подбор трубы
Поэтому перед работами всегда делают геологию.
Что важно при подборе трубы
Для успешной протяжки учитывают:
- SDR (прочность на растяжение);
- длину протяжки;
- тип грунта;
- диаметр;
- радиус изгиба.
Ошибка в подборе — самая частая причина обрыва трубы.
Итог
Горизонтально-направленное бурение — основной современный способ прокладки подземных коммуникаций без вскрытия поверхности.
Метод позволяет быстро пройти под дорогами и зданиями, но требует правильного расчёта и применения специализированных труб.
