Фланцевые соединения трубопроводов: устройство, виды и особенности монтажа
Фланцевое соединение — один из самых распространённых способов соединения труб, арматуры и оборудования в промышленных трубопроводах.
Используется в системах:
- водоснабжения;
- отопления и тепловых сетей;
- газопроводов;
- нефтепродуктопроводов;
- технологических линий.
Главное преимущество — соединение остаётся разборным: узел можно обслужить, разобрать или заменить без резки трубы.
Для чего применяются фланцы
Фланцевые узлы позволяют:
- соединять трубы из разных материалов;
- подключать насосы, теплообменники и ёмкости;
- устанавливать запорную и регулирующую арматуру;
- монтировать приборы учёта и датчики;
- перекрывать участки для ремонта;
- проводить очистку трубопровода.
По сути, это обслуживаемая точка системы.
Принцип работы
Соединение образуется двумя фланцами, стянутыми болтами через прокладку.
При затяжке:
- давление равномерно распределяется по плоскости;
- прокладка обжимается;
- создаётся герметичный узел.
Такое соединение выдерживает высокие нагрузки без смещения и деформации.

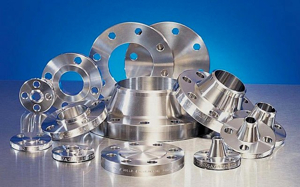

Основные виды фланцев
Воротниковые (приварные встык)
- для высоких давлений и температур;
- имеют конусный переход;
- привариваются одним стыковым швом;
- рабочие параметры: примерно до 20 МПа и до +600 °C.
Используются на ответственных магистралях.
Плоские приварные
- более простые;
- давление ниже (примерно до 2,5 МПа);
- температура до ~300 °C.
Распространены в водоснабжении и отоплении.
Прокладки фланцевых соединений
Герметичность обеспечивает прокладка между фланцами. Материал выбирают по рабочей среде.
| Материал | Где применяется |
|---|---|
| Резина | вода, воздух, нейтральные среды |
| Паронит | пар, нефтепродукты, газы |
| Фторопласт (PTFE) | агрессивные жидкости |
| Металл (медь, нержавейка) | высокие температуры и давления |
| Картон/асбест | вспомогательные среды |
Зеркало фланца и канавки
Рабочая поверхность фланца называется зеркалом.
На ней делают концентрические насечки. Они нужны чтобы:
- прокладка не выдавливалась;
- повысить плотность соединения;
- правильно зафиксировать уплотнение.
Особенно важно для пластиковых труб, где уплотнение работает через втулку под фланец.
Монтаж и затяжка болтов
Герметичность зависит не только от прокладки, но и от правильной сборки.
Основные правила:
- затягивать болты крест-накрест;
- соблюдать равномерное усилие;
- не перетягивать прокладку.
Неправильная затяжка — самая частая причина течей.
Где нельзя ставить фланцы
Фланцевые соединения требуют обслуживания, поэтому:
❌ не рекомендуется закапывать их напрямую в грунт;
✔ допускается установка только в:
- колодцах;
- камерах;
- тоннелях;
- обслуживаемых каналах.
Причина — коррозия и необходимость замены прокладок.
Коррозия и защита
Обычные стали и чугун подвержены коррозии, поэтому применяют:
- цинкование;
- эпоксидные покрытия;
- полимерные покрытия;
- нержавеющие стали.
В системах до ~70 °C часто используют оцинкованные фланцы.
Глухие фланцы (заглушки)
Отдельный элемент — фланцевая заглушка.
Она перекрывает трубопровод и полностью останавливает поток. Используется:
- при консервации линии;
- для испытаний;
- при поэтапном строительстве.
Важный момент: совпадение давления PN
У фланцев разный межосевой размер болтов в зависимости от давления.
Например:
- фланец PN16;
- фланец PN10;
- отверстия не совпадут.
Поэтому фланцы и арматуру всегда подбирают одного класса давления.
Итог
Фланцевое соединение — универсальный разборный узел трубопровода.
Оно обеспечивает надёжную герметичность, но требует правильного подбора прокладки, равномерной затяжки и возможности обслуживания. Именно поэтому фланцы используют в ответственных местах системы, где важны ремонтопригодность и безопасность эксплуатации.
