Запорная арматура: виды, устройство и как правильно выбрать
Запорная арматура — основной элемент любой трубопроводной системы.
Именно она отвечает за перекрытие, распределение и управление потоком воды, газа, пара, теплоносителя или нефтепродуктов.
Если трубы — это «дороги», то арматура — это светофоры, развязки и аварийные перекрытия.
Без неё невозможно безопасно обслуживать, ремонтировать или эксплуатировать инженерные сети.
Как устроена запорная арматура
Любое запорное устройство состоит из трёх ключевых частей:
- Корпус — герметичная оболочка с присоединением к трубопроводу;
- Седло — поверхность, обеспечивающая плотное перекрытие;
- Запирающий элемент — деталь, перекрывающая поток.
Когда запирающий элемент прижимается к седлу — движение среды прекращается.
Основные задачи арматуры
Запорные устройства выполняют сразу несколько функций:
- перекрытие участка при аварии или ремонте;
- регулирование расхода;
- разделение веток трубопровода;
- защита оборудования;
- предотвращение потерь рабочей среды.
Поэтому в любом проекте арматура закладывается на каждом узле — от ввода до оборудования.

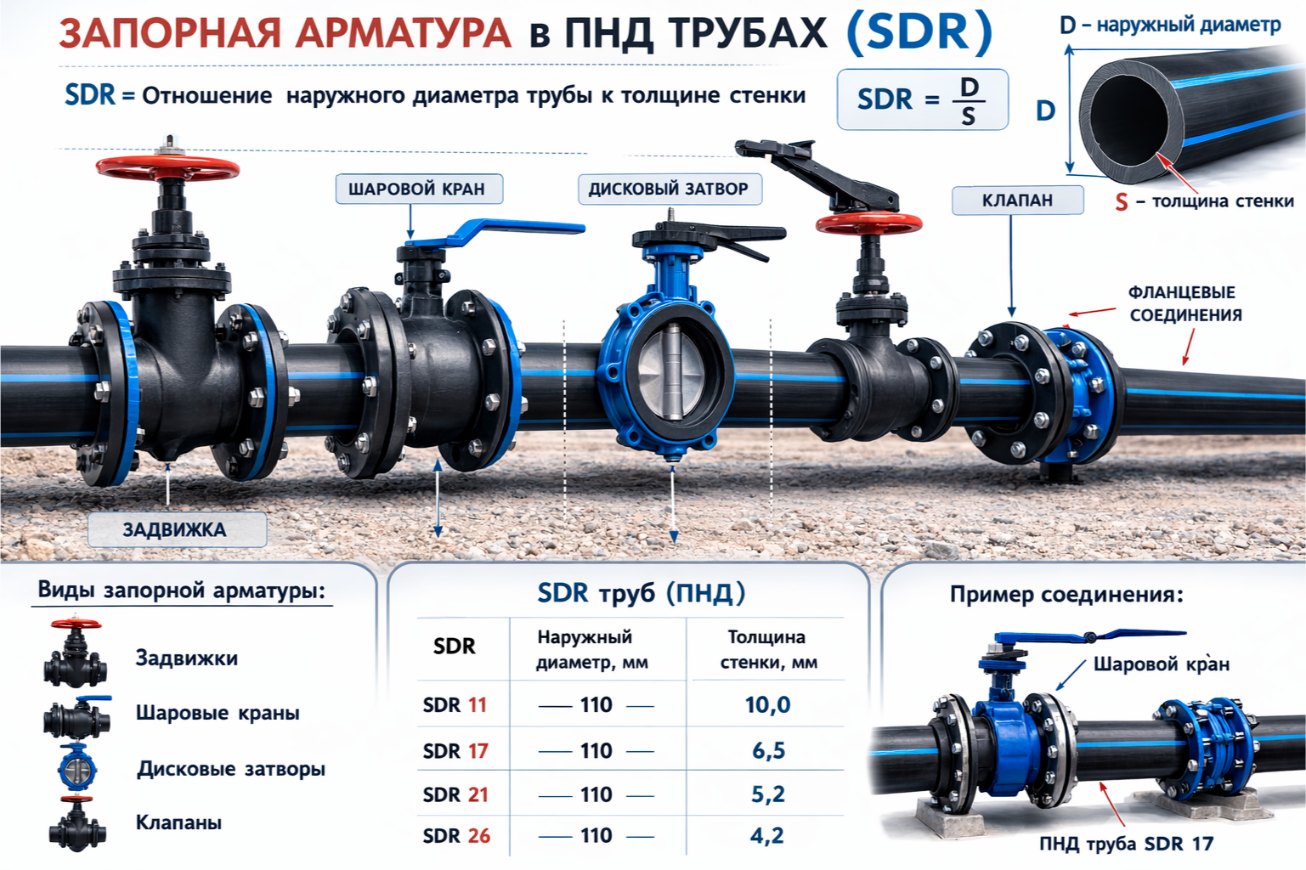

Виды запорной арматуры
Шаровые краны
Самый распространённый тип.
Внутри расположен шар с отверстием — поворот на 90° полностью открывает или закрывает поток.
Плюсы:
- надёжность;
- быстрый монтаж;
- компактность;
- минимальное сопротивление.
Используются в водоснабжении, отоплении и газе.
Задвижки
Перекрытие происходит за счёт движения клина перпендикулярно потоку.
Плюсы:
- подходят для больших диаметров;
- малое гидросопротивление;
- работа при высоком давлении;
Чаще всего применяются на магистралях и теплотрассах.
Клапаны (вентили)
Запорный элемент движется вдоль потока и позволяет регулировать расход.
Плюсы:
- точная настройка;
- работа при высоких температурах;
Используются там, где важно управление потоком, а не только перекрытие.
Поворотные затворы
Диск вращается внутри трубы и частично или полностью перекрывает поток.
Плюсы:
- малый вес;
- цена;
- большие диаметры;
Применяются в вентиляции, водоподготовке и промышленности.
Шиберные (ножевые) задвижки
Предназначены для загрязнённых сред: шлам, стоки, пульпа.
Типы присоединения
- резьбовое — бытовые и малые диаметры;
- фланцевое — стандарт промышленности;
- под приварку — максимальная герметичность;
- штуцерное — приборы и оборудование.
Типы управления
- ручное (маховик, ручка);
- электропривод;
- пневмопривод.
В промышленности чаще используется дистанционное управление — это безопаснее и быстрее.
Где применяется
Запорная арматура используется:
- водоснабжение и канализация;
- отопление и тепловые пункты;
- газоснабжение;
- нефтехимия;
- производственные линии;
- вентиляция и холодоснабжение.
Как правильно подобрать арматуру
При выборе учитывают 4 параметра:
- Диаметр (DN)
Должен совпадать с трубой.
- Давление (PN)
Берётся с запасом минимум 20–30%.
- Температура среды
Особенно важно для пара и отопления.
- Тип среды
Вода, пар, газ, химия — материал корпуса и уплотнений будет отличаться.
Итог
Запорная арматура — не просто комплектующая, а элемент безопасности всей системы.
Ошибка в подборе приводит к утечкам, авариям и простоям оборудования.
Поэтому при закупке важно учитывать не только цену, но и условия эксплуатации.
